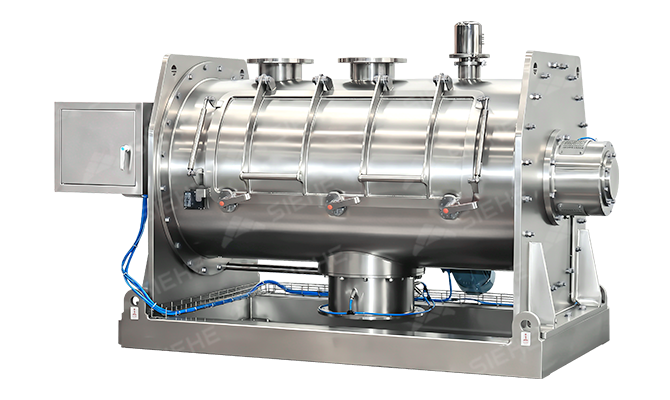

卧式犁刀混合机是一款高效率、高均匀度、高粉碎、低能耗、低污染的新型混合设备。该产品技术源至德国,搅拌器由多组犁头与飞刀组成,犁头与飞刀同时工作,不仅具备很好的混合效果,同时具备较高的粉碎、分散作用;产品适用范围广阔,能进行粉体与粉体、粉体与液体、粉体与颗粒的混合,特别适合对混合过程中结块粉料的打散作用,液体的雾化加入与粉料的吸附反应、抽真空加热干燥工艺等;是一款应用广泛的多功能混合机。
物料比重 | ≤5g/cm³ |
生产能力 | 50-30,000L |
应用领域 | 适用于制药、食品、农药、染料、化工、塑料、锂电池材料、陶瓷、化肥、橡胶塑料、砂浆等行业产品物料的搅拌、混合。(更多应用领域请点击"免费咨询") |
适用物料 | 物料比重在5g/cm³以下,液含量在20%以下,有一定流动性的各种粉料;如 医药中间体、 食品调味粉、 杀虫剂、活性染料、脱水后污泥、钴酸锂电池等千余种物料。 |
工作原理

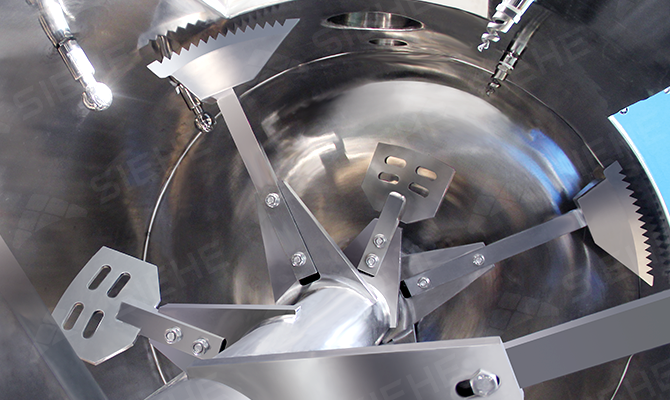

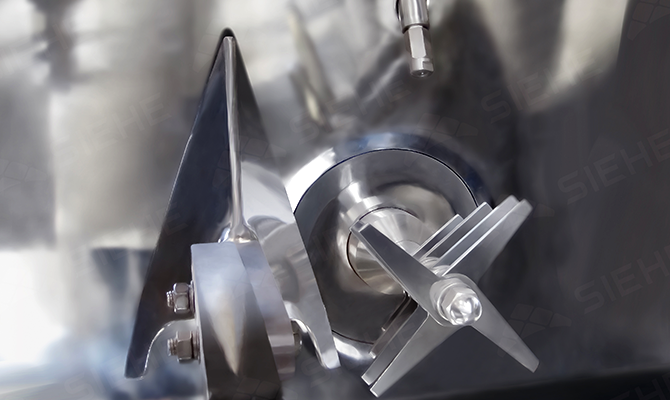

卧式犁刀混合机由传动部件、搅拌器、圆形桶体、高速飞刀组成。搅拌器的犁头在高速运转时对物料除了轴向分散以外,还可带动物料沿圆形简体作圆周流动,有效解决物料分层问题,中间的高速飞刀进行辅助混合和对结块料分散解聚的作用。物料在犁头和飞刀的双重作用下能在较短时间内均匀混合。
型号 | 主机功率
(kw) |
主机转速
(rpm) |
飞刀功率及数量
(kw) |
飞刀转速
(rpm) |
桶体尺寸
(mm) |
混合量
(L) |
外形尺寸 | 设备重量
(kg) |
||
---|---|---|---|---|---|---|---|---|---|---|
长 | 宽 | 高 | ||||||||
SHDH-0.05 | 2.2 | 0-150 | 1.5*1 | 1440/2930 | Ø400*418 | 20-30 | 1000 | 700 | 1200 | 260 |
SHDH-0.1 | 3 | 85 | 3*1 | 1440/2930 | Ø400*800 | 30-60 | 1500 | 500 | 700 | 400 |
SHDH-0.2 | 4 | 85 | 3*1 | 1440/2930 | Ø500*1000 | 60-120 | 2000 | 600 | 900 | 600 |
SHDH-0.5 | 7.5 | 62 | 3*2 | 1440/2930 | Ø700*1200 | 150-300 | 2500 | 800 | 1200 | 1100 |
SHDH-1 | 11 | 62 | 3*2 | 1440/2930 | Ø900*1500 | 300-600 | 2700 | 1000 | 1450 | 1600 |
SHDH-2 | 15 | 50 | 3*3 | 1440/2930 | Ø1100*2000 | 600-1200 | 3300 | 1200 | 1700 | 2500 |
SHDH-3 | 18.5 | 50 | 3*3 | 1440/2930 | Ø1280*2250 | 900-1800 | 3800 | 1300 | 1950 | 2900 |
SHDH-4 | 22 | 42 | 3*4 | 1440/2930 | Ø1400*2700 | 1200-2400 | 4100 | 1400 | 2000 | 4000 |
SHDH-5 | 30 | 42 | 3*4 | 1440/2930 | Ø1500*3000 | 1500-3000 | 4200 | 1500 | 2000 | 4500 |
SHDH-6 | 37 | 42 | 3*4 | 1440/2930 | Ø1600*3200 | 1800-3600 | 4500 | 1700 | 2000 | 6000 |
SHDH-8 | 45 | 33 | 3*5 | 1440/2930 | Ø1650*3750 | 2400-4800 | 5000 | 1800 | 2200 | 7500 |
SHDH-10 | 55 | 33 | 3*5 | 1440/2930 | Ø1800*4000 | 3000-6000 | 6000 | 1900 | 2500 | 8500 |
SHDH-15 | 75 | 26 | 3*6 | 1440/2930 | Ø2000*4800 | 4500-9000 | 7000 | 2100 | 2800 | 9800 |
SHDH-20 | 90 | 26 | 3*8 | 1440/2930 | Ø2200*5600 | 6000-12000 | 8000 | 2400 | 3000 | 13800 |
SHDH-30 | 132 | 20 | 3*8 | 1440/2930 | Ø2300*7500 | 9000-18000 | 10000 | 2600 | 3500 | 18500 |
* 表中处理量是以比重为1的粉料为介质时测定的数据,选型时应根据产品的目数、比重等参数进行计算。
* 表中飞刀转速可定制2930rpm,功率可定制3~11kw,根据物料特性和工艺要求设计,了解更多请和我们销售工程师联系
* 如有高温、高压、易燃、易爆、腐蚀性等工况时,必须提供详细数据,以便另行选型定制。
* 本表数据及图片如有更改,恕不另行通知,正确参数以提供的实物为准。
* 本表未能包括所有产品,了解更多请和我们销售工程师联系。
